Mitsubishi 驱动程序能够与 QnUDE(H) 系列 Mitsubishi CPU 和 L 系列 CPU 连接。使用 MELSOFT GX Works2 软件配置 QnUDE(H) 和 L 系列 CPU 的步骤类似。QnUDE(H) 或 L 系列 CPU 必须可通过 TCP/IP 连接用于 Mitsubishi 驱动程序。可轻松设置 CPU 的 IP 地址，然后使用 MELSOFT GX Works2 软件获得该 IP 地址。在此例中，假设用户已采取新建 Q 或 L CPU GX Works2 项目或读取现有 GX Works2 项目所需的步骤。

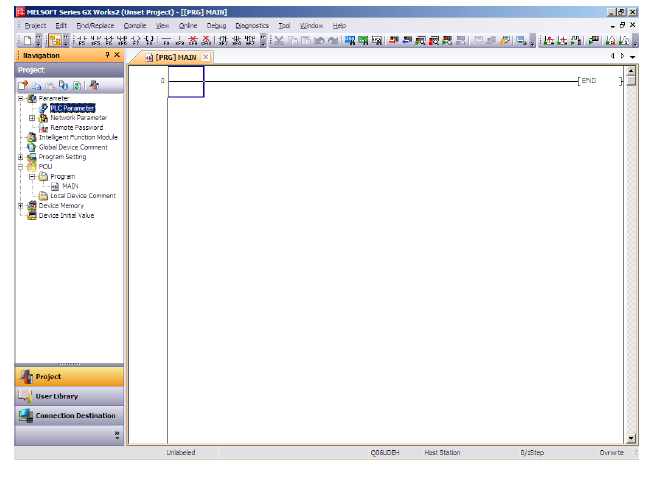

- 创建 GX Works2 项目（或打开现有项目）后，展开 Parameter（参数）选项，然后选择 PLC Parameter（PLC 参数）选项。

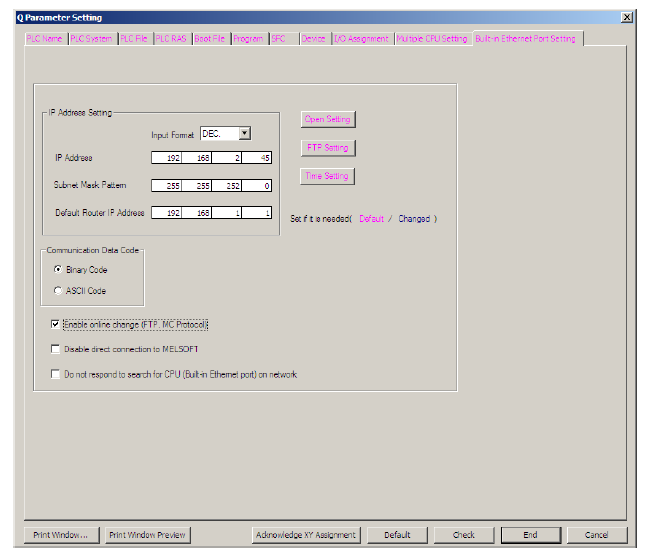

- 随即显示 Q 或 L 参数设置面板。 选择 Built-in Ethernet Port Setting（内置以太网端口设置）选项卡。
-
在此面板上，按照以下方式设置字段：

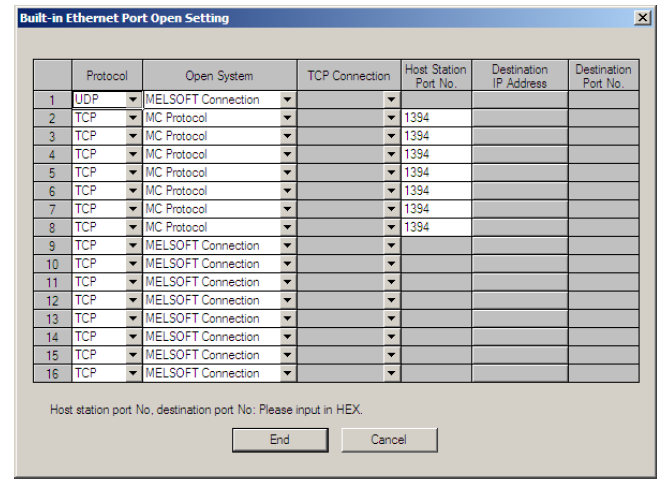

属性 值 输入格式 十进制 IP Address（IP 地址） QnUDE(H) 或 L 系列 CPU 的 IP 地址 子网掩码模式 由您的网络管理员指定 默认路由器 IP 地址 由您的网络管理员指定 Communication Data Code（通讯数据代码） 选择二进制代码 启用在线更改（FTP、MC 协议） 选中此复选框 - 选择 Open Setting（打开设置）按钮，显示 Built-in Ethernet Port Open Setting（内置以太网端口打开设置）面板：
- 在此面板上，通过以下设置来设置想要为 QnUDE(H) 或 L 系列 CPU 配置的 TCP 连接数：
- Protocol（协议）= TCP
- Open System（开放协议）= MC 协议
- Host Station Port No.（主机站端口号）= 1394
上面的示例面板中显示了 7 个 TCP 连接，这些连接用输入的十六进制端口值进行配置。十六进制值 1394 等于您可以在 CPU 的设备定义中配置值 5012（端口值 5012 是设备定义中的默认值）。
GX Works2 项目中配置的 TCP 连接数适用于可能连接至 QnUDE(H) 或 L 系列 CPU 的所有应用。
CPU 的设备定义具有参数 Maximum Connections（最大连接数），这是 Mitsubishi 驱动程序在连接至 CPU 时将尝试使用的最大连接数。
在此示例 CPU 中，GX Works2 定义具有 7 个 TCP 连接。
如果 Mitsubishi 驱动程序以外的其他应用也需要连接至 CPU，则可以将设备定义设置为 3。
