显示 FANUC CNC 设备的运行时状态和静态属性

Devices（设备）窗口显示节点中定义的设备。将为处于 Started（已启动）状态的每个设备维护运行时统计信息。

显示运行时统计信息

要显示运行时统计信息，请执行以下操作：

  1. 在设备列表中选择一个设备。
    设备的运行统计信息显示在 Status（状态）选项卡中。

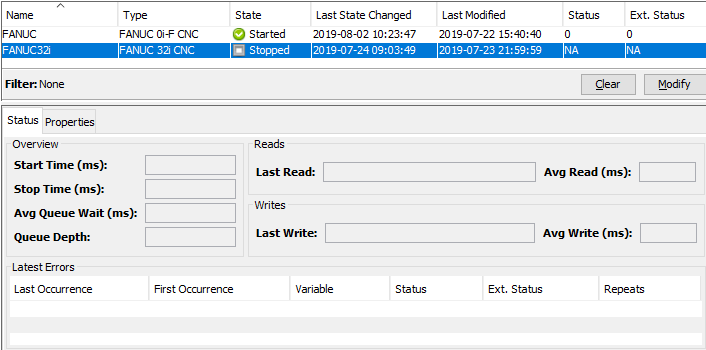

  2. 单击 Status（状态）选项卡。以下示例显示与 FANUC CNC 设备关联的状态面板。

    运行时状态字段
    状态值
    Start Time (ms)（启动时间 (ms)）启动设备所需的时长（毫秒）。
    Stop Time (ms)（停止时间 (ms)）停止设备所需的时长（毫秒）。
    Avg Queue Wait (ms)（平均队列等待时间 (ms)）设备读取/写入请求耗费于队列等待处理的时长（毫秒）。
    Queue Depth（队列深度）队列中项目的平均数量。
    Last Read（上次读取）上次读取请求的时间戳。
    Avg Read (ms)（平均读取（毫秒））执行设备读取所需的平均时长（毫秒）。
    Last Write（上次写入）上次写入请求的时间戳。
    Avg Write (ms)（平均写入（毫秒））执行设备写入所需的平均时长（毫秒）。
    Last Occurrence（上次发生）最近一次发生错误的时间。
    First Occurrence（首次发生）错误发生的初始时间。
    Variable（变量）与错误发生相关联的变量。
    Status（状态）遇到的错误代码。
    Ext.Status（扩展状态）设备返回的错误代码。
    Repeats（重复次数）在上次发生和首次发生之间发生错误的次数。

显示静态属性

当 FANUC CNC 设备处于 Started（已启动）状态时将显示其他静态属性。要显示这些静态属性，请执行以下操作：

  1. 在设备列表中选择一个 FANUC CNC 设备。FANUC CNC 设备静态属性在 Attributes（静态属性）选项卡中显示。
  2. 单击 Attributes（静态属性）选项卡。

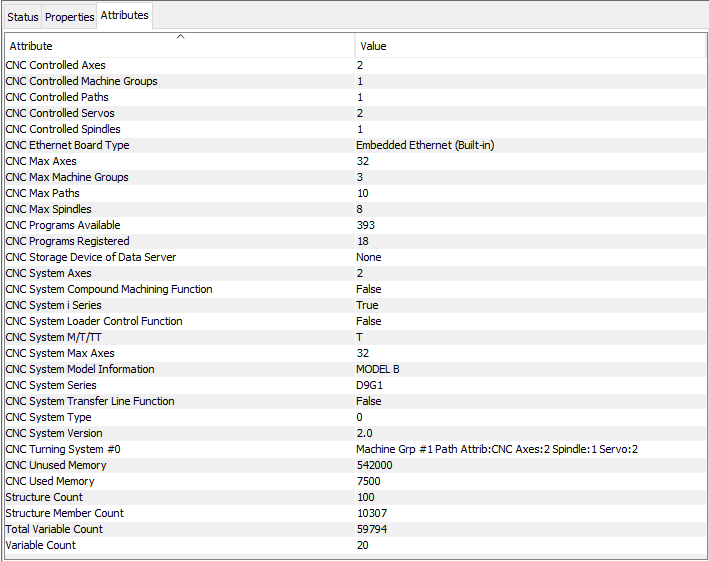

    FANUC CNC 设备的 Attributes（静态属性）选项卡将显示所选设备的静态属性及其当前值：

    静态属性字段
    静态属性值
    CNC Controlled Axes（数控轴数）最大控制轴数
    CNC Controlled Machine Groups（数控机床组数）机床组数。
    CNC Controlled Paths（数控路径数）路径数。
    CNC Controlled Servos（数控伺服数）伺服轴数。*此数据与控制轴数相同。
    CNC Controlled Spindles（数控主轴数）主轴数。
    CNC Machine Group（数控机床组数）机床组数。
    CNC Max Axes（数控最大轴数）最大控制轴数。
    CNC Max Machine Groups（数控最大机床组数）最大机床组数。
    CNC Max Paths（数控最大路径数）最大路径数。
    CNC Max Spindles（数控最大主轴数）最大主轴数。
    CNC Programs Available（可用数控程序数）可用程序数。
    CNC Programs Registered（注册数控程序数）注册程序数。
    CNC Storage Device of Data Server（数据服务器的数控存储设备）数据的存储位置。无、HDD 或 ATA 卡。
    CNC System Axes（数控系统轴数）数控轴数。
    CNC System Compound Machining Function（数控系统复合加工功能）数控系统是否具有复合加工功能。
    CNC System i Series（数控系统 i 系列）数控系统是否为 i 系列。
    CNC System Loader Control Function（数控系统加载器控制功能）数控系统是否具有加载器控制功能。
    CNC System M/T/TT（数控系统 M/T/TT）M/T 的类型
    CNC System Max Axes（数控系统最大轴数）最大控制轴数。
    CNC System Model Information（数控系统型号信息）型号信息。
    CNC System Series（数控系统系列）系列信息。
    CNC System Transfer Line Function（数控系统传输线功能）数控系统是否具有传输线功能。
    CNC System Type（数控系统类型）数控类型。
    CNC System Version（数控系统版本）数控版本号。
    CNC Unused Memory（数控未使用内存）未使用内存量。
    CNC Used Memory（数控使用的内存）内存的使用量。
    Structure Count（结构计数）与设备关联的 SINFO 对象的数量。这些都是已注册的结构，它们可能并不都在使用。
    Structure Member Count（结构成员计数）与所有 SINFO 对象关联的 VINFO 对象的数量。这是附加到所有结构的所有成员的总和。
    Total Variable Count（变量总计数）与设备关联的所有 VINFO 对象的数量。如果 VINFO 是一个结构，则也会计数子项，但是数组是作为单独的项计数的。
    Variable Count（变量计数）与设备关联的 VINFO 对象的数量。它们可以是基元、数组或结构，但在树中仅计作 1 个项目。
